东莞环保VOCs监控安装规范

为贯彻落实东莞市蓝天保卫战的会议精神，提升东莞VOCs在线监控设施运行水平，推进东莞环保VOCs监控安装等工作，东莞市发布了东莞环保VOCs监控安装规范，规定了东莞环保VOCs监控设备安装规范及质量要求。

1.东莞环保VOCs监控安装要求

（1）对东莞环保VOCs监控安装重点监管工业企业的VOCs在线监控系统对烟囱内的VOCs排放进行连续在线监测并实时将数据传输到相关平台。采集挥发性有机物（VOCs）废气排放口的VOCs浓度，FID 设备应满足HJ1013-2017《固定污染源废气非甲烷总烃连续监测系统技术要求及检测方法》中技术要求；PID设备应满足 DB 44/ T 1947 连续监测系《固定污染源挥发性有机物排放连续自动监测系统光离子化检测器（PID）法技术要求》。

（2）对机动车维修企业进行实时有效的VOCs在线监控管理， 在每套环保VOCs监控安装处理系统的处理前和处理后，各布设一个环保VOCs监控采样口，对VOCs排放进行连续自动监控。连续环保VOCs监控设备必须具备总 VOCs 排放浓度、总VOCs去除率和流速三个指标的监测能力。

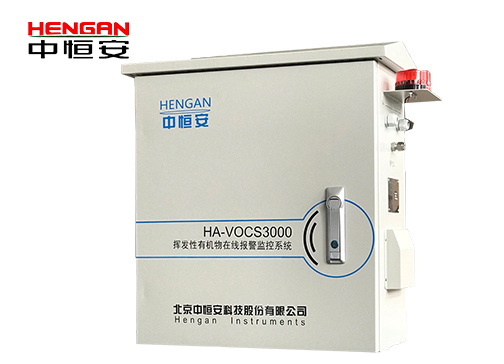

HA-VOCs3000（A型）固定污染源挥发性有机物在线报警监控系统

2.东莞环保VOCs监控安装传感器质控要求

东莞环保VOCs监控系统的传感器必须按照设计的要求，定期用自动或手动的方法判定VOCs在线监控传感器是否存在缺陷。定期的抽查在参考值、操作或排放水平传感器的输入读数的正确与否（如：用恒流电源检查传感器的电流输入信号，误差应在规定范围内），在传感器出现缺陷或发生故障时及时告警，确保VOCs在线监控传感器正常工作，提供有质量保证的电器参数数据。

3.东莞环保VOCs监控安装采样选点要求

（1）对于涉及VOCs排放的工业企业和机动车维修企业，应设置独立的废气收集系统、废气处理系统和废气排气筒，且排气管道不得存在旁路或废气漏泄现象。排气筒高度一般不应低于15米。

（2） 东莞环保VOCs监控安装的监控采样口位置的布设，要优先参照国家标准最新版《固定污染源烟气(SO2、NOX、颗粒物)排放连续监测技术规范》（HJ 75-2017） 等环保VOCs监控安装标准、规范执行，避免采样失真。依据 HJ76-2017《固定污染源烟气（SO2、NOX 、颗粒物) 排放连续监测系统技术要求及检测方法》及 HJ/T57-2017《固定污染源烟气排放连续监测技术规范（试行）》的要求，处理设备出口/烟囱总排放口应为 5 倍直径（矩形管当量直径 D=AB/(A+B）A,B 为边长）长度无变径的直管段。

根据《 固定污染源排气中颗粒物测定与气态污染物采样方法》GBT_16157-1996对于气态污染物采样，由于气态污染物混合比较均匀的，其环保VOCs监控安装采样位置可不受上述规定限制。

（3）废气参数（如流速等）监控设备的性能指标应符合中华人民共和国国家环境保护标准《固定污染源烟气（SO2、NOX、颗粒物）排放连续监测系统技术要求及检测方法（HJ 76-2017）》相关要求。

4.东莞环保VOCs监控设备安装要求

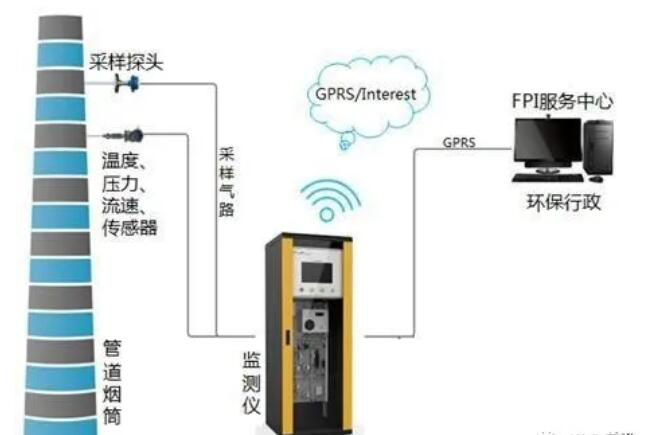

污染源VOCs 总量在线监测仪由VOCs 总量数据采集传输仪及VOCs 总量传感器组成，VOCs 总量数据采集传输仪主要实现将 VOCs 总量传感器的数据进行处理并传输至上位机，VOCs 总量传感器主要实现 VOCs 总量的采集并将数据传送给 VOCs 总量数据采集传输仪。安装示意图如下：
